封裝行業在線式等離子清洗設備
文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2024-03-26
隨著微電子科學技術的不斷發展，電子產品向便攜式、小型化、高性能化方向發展，處理器芯片的內頻越來越高，功能越來越強，引腳數越來越多，芯片特征尺寸不斷變小，封裝的外形尺寸也在不斷改變。封裝質量的好壞直接影響到芯片性能的好壞和與之連接的PCB的設計和制造，封裝已變得和芯片設計、制造一樣重要，因此，市場需求對IC封裝測試行業提出了更為嚴格的要求。
通過分析統計，器件的失效約有1/4是由芯片互連工藝中引線虛焊、分層等引起。這些失效形式都與材料表面的污染物有關，主要包括微顆粒、氧化薄層及有機殘留等污染物。如何有效去除這些污染物一直是人們所面臨和必須解決的重要問題，等離子清洗提供了一條環保有效的解決途徑，在線式等離子清洗設備及工藝技術擁有更加優越的特性，已變成高自動化的封裝工藝過程中不可缺少的關鍵設備和工藝。
在線式等離子清洗設備主要針對集成電路IC封裝工藝，自動將料盒里的引線框架取出并進行等離子清洗，去除材料表面污染，提高表面活性，再自動放回料盒，全程無人為干擾。

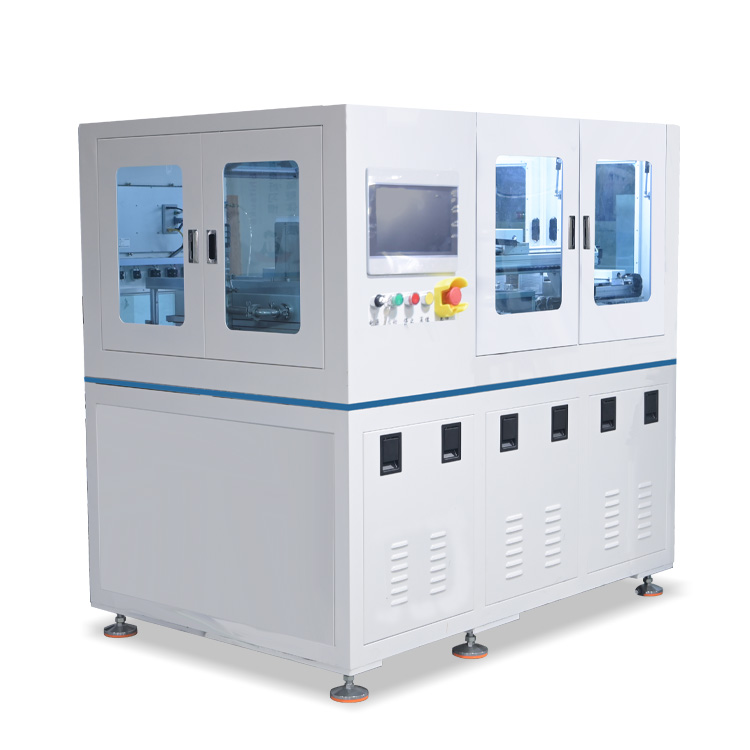

納恩科技封裝行業在線式等離子清洗設備
封裝行業在線式等離子清洗設備工藝流程如下：
1）將裝滿引線框架的4個料盒放置在置取料平臺上，推料機構將第一層料片推出至上下料傳輸系統。
2）上下料傳輸系統通過壓輪及皮帶傳輸將料片傳輸?shù)轿锪辖粨Q平臺的高臺上，通過撥料系統進行定位。
3）接好料片的平臺交換至等離子反應腔室下方，通過提升系統將真空腔室閉合抽進行等離子清洗。當高臺傳輸?shù)角逑次粫r(shí)，低臺傳輸?shù)浇恿衔恢眠M(jìn)行第二層的接料。高臺清洗結束后與低臺交換位置，低臺進行等離子清洗，高臺到接料位置進行回料。
4）物料交換平臺上的料片由撥料系統撥到上下料傳輸系統上,通過壓輪和皮帶傳回料盒，完成一個流程。推料機構推下一層料片，進行下一個流程。
隨著在線式等離子清洗設備及工藝在封裝領域內的應用越來越廣泛，并以其優良的工藝性能促進了微電子行業技術的快速發展，成為21世紀IC封裝領域內關鍵生產裝置，成為提高產品可靠性和成品率的重要手段，是生產中不可缺少的步驟。伴隨著現代高科技的需要，在線式等離子清洗技術將不斷發展技術水平和應用范圍，推廣到LED封裝及LCD行業趨勢勢在必行，展望未來，在線式等離子清洗技術的發展前景是無限美好的。
